山东利泽告诉您如何选PLC?这份史上最全PLC选型总结送给你~

更新时间:2019-06-13 10:53:44 点击数:6902

在PLC系统设计时,首先应确定系统方案,下一步工作就是PLC的设计选型。选择PLC,主要是确定PLC的生产厂家和PLC的具体型号。对于系统方案要求有分布式系统、远程I/O系统,还需要考虑网络化通讯的要求。那么具体应该如何选择PLC呢?




PLC生产厂家

确定PLC的生产厂家,主要应该考虑设备用户的要求、设计者对于不同厂家PLC的熟悉程度和设计习惯、配套产品的一致性以及技术服务等方面的因素。从PLC本身的可靠性考虑,原则上只要是国外大公司的产品,不应该存在可靠性不好的问题。

一般来说,对于控制独立设备或较简单的控制系统的场合,配套日本的PLC产品,相对来说性价比有一定优势。对于系统规模较大网络通讯功能要求高、开放性的分布式控制系统、远程I/O系统,欧美生产的PLC在网络通讯功能上更有优势。


另外对于一些特殊的行业(例如:冶金、烟草等)应选择在相关行业领域有投运业绩、成熟可靠的PLC系统。

输入输出(I/o)点数

PLC的输入/输出点数是PLC的基本参数之一。I/O点数的确定应以控制设备所需的所有I/O点数的总和为依据。在一般情况下,PLC的I/O点应该有适当的余量。通常根据统计的输入输出点数,再增加10%~20%的可扩展余量后,作为输入输出点数估算数据。实际订货时,还需根据制造厂商PLC的产品特点,对输入输出点数进行调整。

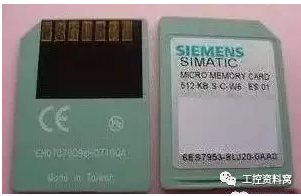

存储容量

存储器容量是可编程序控制器本身能提供的硬件存储单元大小,程序容量是存储器中用户应用项目使用的存储单元的大小,因此程序容量小于存储器容量。

设计阶段,由于用户应用程序还未编制,因此,微信公众号PLC工程师能拿资料能涨知识能提技能程序容量在设计阶段是未知的,需在程序调试之后才知道。为了设计选型时能对程序容量有一定估算,通常采用存储器容量的估算来替代。

 PLC存储器内存容量的估算没有固定的公式,许多文献资料中给出了不同公式,大体上都是
按数字量I/O点数的10~15倍,加上模拟I/O点数的100倍,以此数为内存的总字数(16位为一个字),另外再按此数的25%考虑余量


控制功能

该选择包括运算功能、控制功能、通信功能、编程功能、诊断功能和处理速度等特性的选择。

一、运算功能

简单PLC的运算功能包括逻辑运算、计时和计数功能;普通PLC的运算功能还包括数据移位、比较等运算功能;较复杂运算功能有代数运算、数据传送等;


大型 PLC中还有模拟量的PID运算和其他高级运算功能。随着开放系统的出现,目前在PLC中都已具有通信功能,有些产品具有与下位机的通信,有些产品具有与同位机或上位机的通信,有些产品还具有与工厂或企业网进行数据通信的功能。设计选型时应从实际应用的要求出发,合理选用所需的运算功能。

大多数应用场合,只需要逻辑运算和计时计数功能,有些应用需要数据传送和比较,当用于模拟量检测和控制时,才使用代数运算,数值转换和PID运算等。还有的要显示数据时需要译码和编码等运算。


二、控制功能

控制功能包括PID控制运算、前馈补偿控制运算、比值控制运算等,应根据控制要求确定。PLC主要用于顺序逻辑控制,因此,大多数场合常采用单回路或多回路控制器解决模拟量的控制,有时也采用专用的智能输入输出微信公众号PLC工程师能拿资料能涨知识能提技能单元完成所需的控制功能,提高PLC的处理速度和节省存储器容量。例如采用PID控制单元、高速计数器、带速度补偿的模拟单元、ASC码转换单元等。


三、通信功能

大中型PLC系统应支持多种现场总线和标准通信协议(如TCP/IP),需要时应能与工厂管理网(TCP/IP)相连接。通信协议应符合ISO/IEEE通信标准,应是开放的通信网络。

PLC系统的通信接口应包括串行和并行通信接口(RS2232C/422A/423/485)、RIO通信口、工业以太网、常用dcs接口等;大中型PLC通信总线(含接口设备和电缆)应1:1冗余配置,通信总线应符合国际标准,通信距离应满足装置实际要求。

PLC系统的通信网络中,上级的网络通信速率应大于1Mbps,通信负荷不大于60%。PLC系统的通信网络主要形式有下列几种形式:

1)PC为主站,多台同型号PLC为从站,组成简易PLC网络;

2)1台PLC为主站,其他同型号PLC为从站,构成主从式PLC网络;

3)PLC网络通过特定网络接口连接到大型DCS中作为DCS的子网;


4)专用PLC网络(各厂商的专用PLC通信网络)。

PLC为减轻CPU通信任务,根据网络组成的实际需要,应选择具有不同通信功能的(如点对点、现场总线、工业以太网)通信处理器。


四、编程功能

离线编程方式:PLC和编程器公用一个CPU,编程器在编程模式时,CPU只为编程器提供服务,不对现场设备进行控制。完成编程后,编程器切换到运行模式,CPU对现场设备进行控制,不能进行编程。离线编程方式可降低系统成本,但使用和调试不方便。

在线编程方式:CPU和编程器有各自的CPU,主机 CPU负责现场控制,并在一个扫描周期内与编程器进行数据交换,编程器把在线编制的程序或数据发送到主机,下一扫描周期,主机就根据新收到的程序运行。这种方式成本较高,但系统调试和操作方便,在大中型PLC中常采用。

五种标准化编程语言顺序功能图(SFC)、梯形图(LD)、功能模块图(FBD)三种图形化语言和语句表(IL)、结构文本(ST)两种文本语言。

选用的编程语言应遵守其标准(IEC6113123),同时还应支持多种语言编程形式,如C、Basic、Pascal等,以满足特殊控制场合的控制要求。


五、诊断功能

PLC的诊断功能包括硬件和软件的诊断。硬件诊断通过硬件的逻辑判断确定硬件的故障位置,软件诊断分内诊断和外诊断。通过软件对PLC内部的性能和功能进行诊断是内诊断,通过软件对PLC的CPU与外部输入输出等部件信息交换功能进行诊断是外诊断。


PLC的诊断功能的强弱,直接影响对操作和维护人员技术能力的要求,并影响平均维修时间。


六、处理速度

PLC采用扫描方式工作。从实时性要求来看,处理速度应越快越好,如果信号持续时间小于扫描时间,则PLC将扫描不到该信号,造成信号数据的丢失。


处理速度与用户程序的长度、CPU处理速度、软件质量等有关。目前,PLC接点的响应快、速度高,每条二进制指令执行时间约0.2~0.4μs,因此能适应控制要求高、相应要求快的应用需要。扫描周期(处理器扫描周期)应满足:小型PLC的扫描时间不大于0.5ms/K;大中型PLC的扫描时间不大于 0.2ms/K

PLC机型

PLC的类型:PLC按结构分为整体型模块型两类。

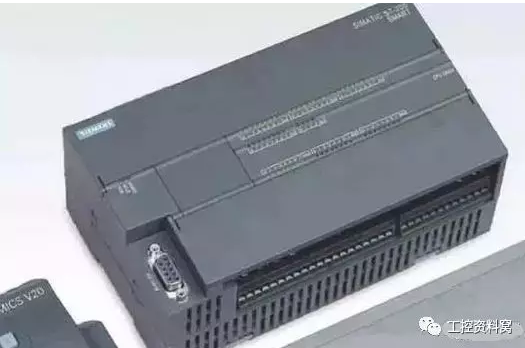

整体型PLC的I/0点数较少且相对固定,因此用户选择的余地较小,通常用于小型控制系统。这一类PLC的代表有:西门子公司的S7-200系列、三菱公司的FX系列、欧姆龙公司的CPM1A系列等。

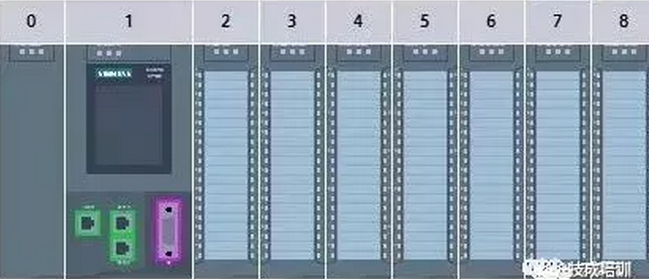

模块型PLC提供多种I/O模块可以在PLC基板上插接,方便用户根据需要合理地选择和配置控制系统的I/O点数。因此,模块型PLC的配置比较灵活,一般用于大中型控制系统。例如西门子公司的S7-300系列和S7-400系列、三菱公司的Q系列、欧姆龙公司的CVM1系列等。

各种模块选择

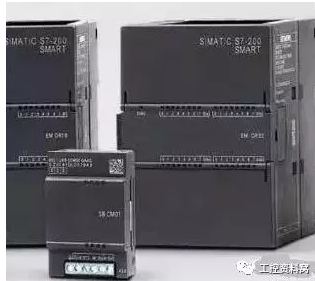

一、数字量I/o模块

数字量输入输出模块的选择应考虑应用要求。例如对输入模块,应考虑输入信号的电平、传输距离等应用要求。


输出模块也有很多的种类,例如继电器触点输出型、AC120V/23V双向晶闸管输出型、DC24V晶体管驱动型、DC48V晶体管驱动型等。


通常继电器输出输出型模块具有价格低廉、使用电压范围广等优点,但是使用寿命较短、响应时间较长、在用于感性负载时需要增加浪涌吸收电路;双向晶闸管输出型模块响应时间较快适用于开关频繁,电感性低功率因数负荷场合,但价格较贵,过载能力较差。


另外,输入输出模块按照输入输出点数又可以分为:8点、16点、32点等规格,选择时要根据实际的需要合理配备。

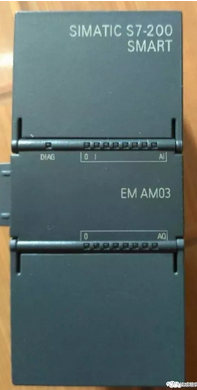

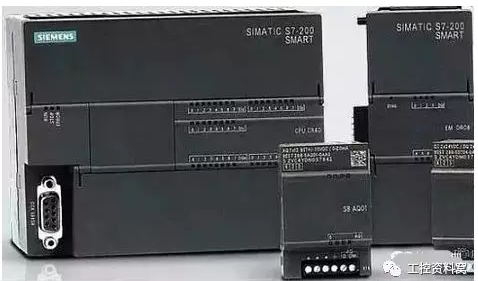

二、模拟量I/o模块

模拟量输入模块,按照模拟量的输入信号类型可以分为:电流输入型、电压输入型、热电偶输入型等。电流输入型通常的信号等级为4~20mA或0~20mA;电压型输入模块通常信号等级为0~10V、-5V~+5V等。有些模拟量输入模块可以兼容电压或电流输入信号。

模拟量输出模块同样分电压型输出模块和电流型输出模块,电流输出的信号通常有0~20mA、4~20mA。电压型输出信号通常有0~0V、-10V~+10V等。

模拟量输入输出模块,按照输入输出通道数可以分为2通道、4通道、8通道等规格。


三、功能模块

功能模块包括通讯模块、定位模块、脉冲输出模块、高速计数模块、PID控制模块、温度控制模块等。选择PLC时应考率到功能模块配套的可能性,选择功能模块涉及硬件与软件两个方面。


在硬件方面,首先应考虑功能模块可以方便的和PLC相连接,PLC应该有相关的连接、安装位置与接口、连接电缆等附件。在软件上,PLC应具有对应的控制功能,可以方便的对功能模块进行编程。

例如三菱的FX系列PLC通过“FROM”和“TO”指令可以方便的对相应的功能模块进行控制。
