DCS系统接地的基本要求及接地分类

更新时间：2018-03-12 13:39:58　点击数：3917

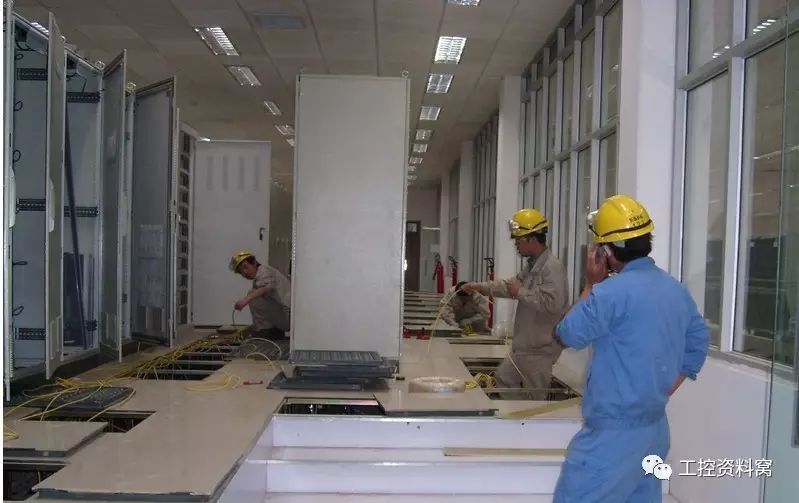

DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。

当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些DCS系统经常“死机” (或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。因此，完善、可靠、正确的接地，是DCS系统能够安全、可靠和良好运行的关键。

DCS接地分类

在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。

2.1保护地（CG，Cabinet Grounding）

是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

2.2逻辑地

也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。

2.3屏蔽地（AG，Analog Grounding）

也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极。

2.4本安地

应独立设置接地系统，接地电阻≤4Ω。本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。
